Зварювальний агрегат ЗАК DGW500-2S /UKR

Зварювальний агрегат ЗАК DGW500-2S /UKR

Інструкція з експлуатації, паспорт дизельного агрегату Матеріали для скачування, презентації обладнання

Карта поширення японського зварювального обладнання Shindaiwa по регіонах України

ЗАК є комплектом з колісного причепа Trailer 2KL і автономного 2-х постового апарату DGW500DM/UKR японського концерну Shindaiwa.
DGW500DM/UKR – дизельний агрегат з номінал струмом 480а – 1 пост і 250А – 2 поста, вихідна потужність 9.9 кВА – 1 фаза і 15.0 кВА - 3 фази. Робочий цикл 2 поста – 100%.
Цей тандем дозволяє повністю забезпечити роботу ремонтно-монтажної бригади.

Країна виробник Японія
Гарантія: 3 роки

Є в наявності
Арт: 10020003

БЕЗКОШТОВНА ДЕМОНСТРАЦІЯ РОБОТИ АГРЕГАТУ з виїздом на об'єкт підприємства, зацікавленого у покупці.

Ціна за запитом

Запит на зворотний дзвінок
Наш менеджер обов'язково Вам передзвонить
Надіслати заявку на покупку
Сформуйте заявку на обладнання, що Вас цікавить

Опис

×

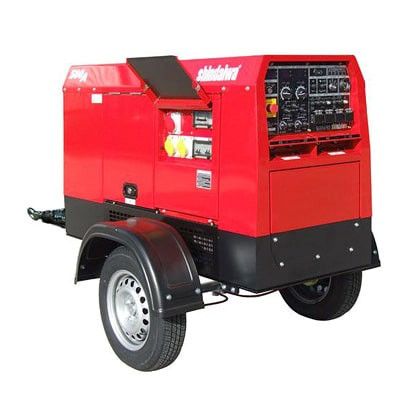

Зварювальний агрегат ЗАК Shindaiwa DGW500

×

Причіп для зварювального агрегату

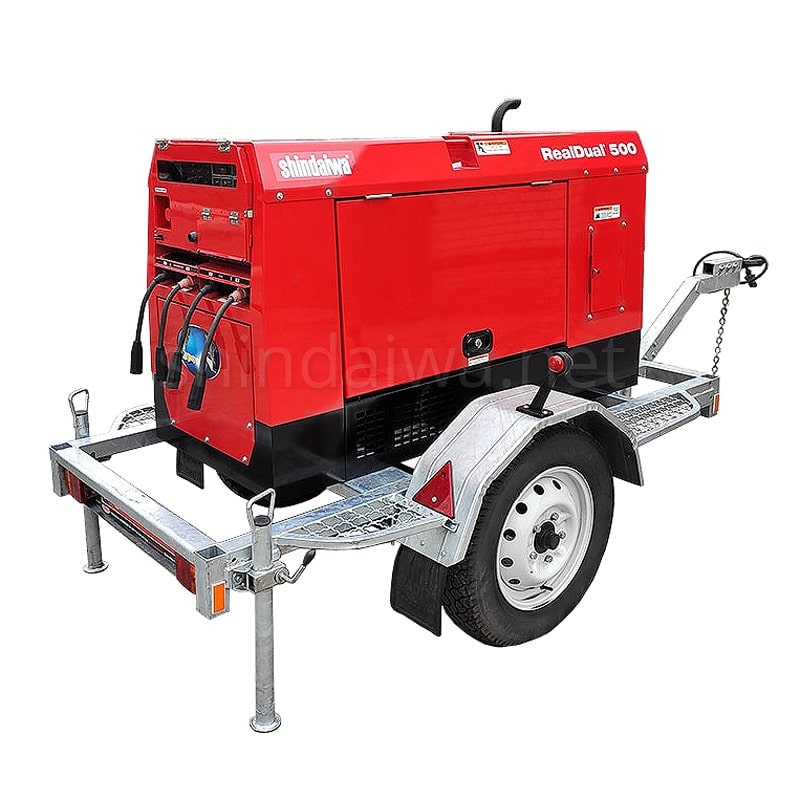

Колісний агрегат даної моделі складається з 2-х колісного шасі Trailer 2KL і двохпостового апарату DGW500 DM / UKR. Дизельний зварювальний апарат DGW500 жорстко кріпитися на рамі причепа.

Колісний агрегат, як і базова модель Shindaiwa DGW500DM/UKR, видає номінальне значення струму 480 А для
1-го поста і 250 А для 2-х постів.

В цілому ЗАК володіє всіма можливостями і якостями двох постового агрегату DGW500DM/UKR.

Як вибрати зварювальний агрегат ЗАК за характеристиками

Вибір зварювального агрегату ЗАК – опис основних характеристик з прикладами Shindaiwa.

Основні якості зварювального агрегату ЗАК DGW500

Тривалість роботи.

Тривалість роботи ЗАК на 1-ій заправці близько 16,4 години у двохпостовому режимі при струмі 250А.
Незалежна робота декількох пристроїв і постів.

Баланс розподілу потужностей між 3-а обмотками генератора дозволяє задіяти від ЗАК: 2-а зварювальних поста, інвертор та 2-і одиниці електричного інструменту.
Надійність рухомого механізму.

Двох колісне шасі розраховане на корисне навантаження до 630 кг, що значно перевищує вагу агрегату. Причіп Trailer 2KL оснащений усіма необхідними світловими індикаторами, проводкою і механізмами для з'єднання з ведучим автомобілем.
Прохідність у несприятливих умовах.

Зварювальний агрегат ЗАК DGW500 зручний для проходження необлаштованих ділянок доріг і руху по пересіченій місцевості. ЗАК DGW500 маневрений і дозволяє зручно розташувати зварювальний пост на обмеженому просторі.
Особливості конструкції генераторів в агрегатах Shindaiwa

Наявність незалежних обмоток дизельного генератора струму знижує до мінімуму ймовірність просідання по струму в разі інтенсивного навантаження при зварюванні і включенні 2-го поста або доп. інструменту.
Універсальність апарату.

Режими роботи, технічні характеристики і будова зварювальних апаратів ЗАК Shindaiwa дозволяють використовувати агрегат одночасно для декількох робочих процесів.

Приклад зчіплювання ЗАК DGW500 з міні вантажівкою
Клас захисту корпусу зварювального апарату має маркування IP44 відповідно до міжнародної системи – Ingress Protection Rating. Ця характеристика дозволяє безперешкодно експлуатувати 2-х постовий зварювальний ЗАК DGW500-2S в умовах підвищеної вологості, e дощ та снігову погоду..

Описуваний тип пересувного агрегату зручно і надійно зчіплюється з вантажівкою або пікапом.

Технічні характеристики

Зварювальнийгенератор
- CC Режим

  Один пост Два пости
- Номінальний струм

  480 А 250 А
- Номінальна напруга

  39.2 В 29.2 В
- Робочий цикл

  60 % 100 %
- Діапазон регулювання струму

  60-500 30-280
- Ø зварювального електрода

  2.6 - 8.0 мм 2.0 - 6.0 мм
- Ø вугільного електрода

  3.2 - 9.5 мм 3.2 - 5.0 мм
- CV Режим

  Один пост Два пости
- Номінальний струм

  480 А 250 А
- Номінальна напруга

  39.0 В 22.5 В
- Робочий цикл

  60 % 100 %
- Діапазон регулювання напруги

  14-40 В 14-29 В
- Ø зварювального дроту

  0.6 - 2.4 мм 0.6 - 2.0 мм
- Загальні характеристики
- Номінальна частота обертання

  3000 хв^-1
- Напруга холостого ходу

  макс 85 В
Генератор змінного струму
- Номінальна частота струму

  50 Гц
- Номінальна частота обертання

  3000 хв^-1
- Параметри фаз

  Одна фаза 3 фази
- Номінальна напруга

  220 В 380 В
- Коефіцієнт потужності

  1.0 0.8
- Номінальна вихідна потужність

  9.9 кВА 15.0 кВА
- Номінальний режим роботи

  безперервний
- Двигун

  Kubota V1505
- Потужність

  29.0 / 3600 кВт/хв^-1
- Обсяг паливного бака

  63 л
Зварювальний агрегат DGW500DM/UKR
- Габаритні розміри

  (д)1680 х (ш)700 х (в)950 мм
- Суха вага

  613 кг

Шасі одновісне Trailer 2KL для ЗАК
- Маса причепа, кг

  120 - 150
- Макс. вантажопідйомність , кг

  600 - 630
- Габаритні розміри, ± 100 мм
- довжина

  3000
- ширина

  1560
- висота

  460
- Макс. швидкість у русі, км/год

  80
- Число коліс, шт.

  2
- Шини

  185/65/r16
- Тиск у шинах, кг/кв.см

  2 - 2,5

Комплектація

Комплект постачання для DGW500-2S:

Комплект зварювальних кабелів перерізом 25 мм² з електродотримачем та затиском маси, адаптери LUG-Twist Mate™ та швидкоз'ємні роз'єми Twist Mate & Trade, з довжиною кабеля 20 м.
Пульт дистанційного керування агрегатом RCB-400/EM, з довжиною кабеля 20 м.
Причеп одновісний з ящиком для перевезення кабелів і додаткового приладдя.

* За запитом можливе постачання кабелів необхідної довжини.
