Автономний дизельний апарат ЗАК DGW500-4S/UKR

ЗАК DGW500-4S/UKR є комплектом з автономного двох постового апарату DGW500DM/UKR японської фірми Shindaiwa і колісного 2-х вісного причепа Trailer 4KB. Номінальний струм, що видається ЗАК, 480А – 1 пост і 250А – 2 поста, вихідна потужність: 9.9 кВА – 1 фаза і 15.0 кВА – 3 фази. Робочий цикл 2 поста- 100%.

Така комплектація надає обладнанню мобільність і повністю забезпечує роботу бригади зварників. Двовісний ЗАК DGW500- 4S комплектується ящиком для зберігання інструментів і пристосувань, необхідних для штатної роботи зварників.

  • Країна виробник Зварювальне обладнання виготовлено в ЯпоніїЯпонія
  • Гарантія: 3 роки
  • Є в наявності
  • Арт: 10020004
виїзд на об'єкт
БЕЗКОШТОВНА ДЕМОНСТРАЦІЯ РОБОТИ АГРЕГАТУ з виїздом на об'єкт підприємства, зацікавленого у покупці.
Ціна за запитом
Опис

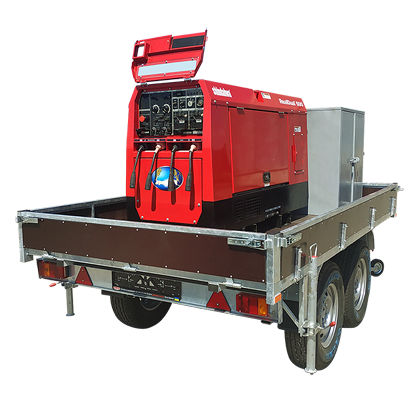

  • Дизельний агрегат ЗАК DGW500-4S Shindaiwa – вид з боку

    Дизельний агрегат ЗАК DGW500-4S Shindaiwa – вид з боку

    Апарат ЗАК DGW500-4S укомплектований великим ящиком для інструментів

    Апарат ЗАК DGW500-4S укомплектований великим ящиком для інструментів

  • ЗАК цієї моделі складається з дизельного зварювального апарату DGW500 DM/UKR на 2 пости, двовісного колісного причепа-платформи Trailer 4KB і двосторонньої шафи для інвентарю. Зварювальний апарат Shindaiwa і шафа жорстко кріпляться на платформі.

    Колісний зварювальний апарат, як і базова модель Shindaiwa – це промислове обладнання, призначене для виконання складних зварювальних операцій в різних галузях виробництва і комунальних господарствах. Особливо ЗАК DGW500-4S ефективний для робіт на об'єктах, що розташовані далеко від мережевих енергетичних джерел, за потреби потужного генератора і стабільної довгострокової роботи монтажної бригади. Наочним прикладом можу бути:

    • прокладання і ремонт магістральних трубопроводів (газових, нафтових, водних);
    • зведення великогабаритних металоконструкцій (мостів, промислових ємностей та ін.);
    • суднобудування і судноремонт.

    Двовісний ЗАК DGW500-4S має всі можливості і якості двопостового агрегату DGW500DM/UKR Shindaiwa, який входить до його складу.

Основні якості зварювального апарату ЗАК DGW500-4S

  • Робота агрегату DGW500 без дозаправляння

    Енергетична незалежність.

    Під час зварювання двома постами на струмах 250 А, час роботи дизельного генератора без дозаправлення – 16,4 години.

  • Автономні обмотки генератора.

    Конструкція апарату Shindaiwa включає три автономні обмотки у будові генератора. Таке рішення дозволяє запобігти просідання по струму, якщо виникає необхідність одночасної роботи двох зварювальних постів і трьох одиниць електричного інструменту.

    Отже, один зварювальний апарат ЗАК DGW500-4S може забезпечувати електроенергію зварювальну бригаду..

  • Прохідність у несприятливих умовах

    Прохідність у несприятливих умовах.

    Кузов-платформа Trailer 4KB сконструйований спеціально для транспортування обладнання пересіченою місцевістю. Двовісний ЗАК добре маневрує і дозволяє зручно розташувати зварювальні пости на обмеженому просторі.

  • Навантаження на рухомий механізм агрегату

    Надійність рухомого механізму.

    Двовісний кузов-платформа розрахований на транспортування до 2 т вантажу, що набагато перевищує вагу пристрою, і тому дозволяє розмістити на ньому різні пристосування та витратні матеріали, потрібні для зварювання. Причіп Trailer 4KB оснащений усіма необхідними світловими покажчиками, електропроводкою і пристроями для з'єднання з ведучим автомобілем.

  • Ефективний захист від зовнішніх впливів

    Двовісний DGW500-4S не потребує укриття від непогоди. Корпус агрегату має клас захисту IP44 (Ingress Protection Rating). Це означає, що обладнання можна безпечно експлуатувати в умовах високої вологості, в негоду і сніжну погоду..

  • Практичність будови генератора ЗАК Shindaiwa

    Особливості конструкції генераторів в агрегатах Shindaiwa

    Наявність незалежних обмоток дизельного генератора струму знижує до мінімуму ймовірність просідання по струму в разі інтенсивного навантаження при зварюванні і включенні 2-го поста або доп. інструменту.

  • Дизельний агрегат ЗАК задовольнить потреби зварювальної бригади

    Універсальність апарату.

    Режими роботи, технічні характеристики і будова зварювальних апаратів ЗАК Shindaiwa дозволяють використовувати агрегат одночасно для декількох робочих процесів.

Технічні характеристики
  • Зварювальний генератор

    • CC Режим
      Один пост Два поста
    • Номінальний струм
      480 А 250 А
    • Номінальна напруга
      39.2 В 29.2 В
    • Робочий цикл
      60 % 100 %
    • Діапазон регулювання струму
      60-500 30-280
    • Ø зварювального електроду
      2.6 - 8.0 мм 2.0 - 6.0 мм
    • Ø вугільного електроду
      3.2 - 9.5 мм 3.2 - 5.0 мм
    • CV Режим
      Один пост Два поста
    • Номінальний струм
      480 А 250 А
    • Номінальна напруга
      39.0 В 22.5 В
    • Робочий цикл
      60 % 60 %
    • Діапазон регулювання напруги
      14-40 В 14-29 В
    • Ø зварювального дроту
      0.6 - 2.4 мм 0.6 - 2.0 мм
    • Загальні характеристики

    • Номінальна частота обертання
      3000 хв-1
    • Напруга холостого ходу
      макс 85 В
  • Генератор змінного струму

    • Номінальна частота
      50 Гц
    • Номінальна частота обертання
      3000 хв-1
    • Параметри фаз
      Одна фаза 3 фази
    • Номінальна напруга
      220 В 380 В
    • Коефіцієнт потужності
      1.0 0.8
    • Номінальна вихідна потужність
      9.9 кВА 15.0 кВА
    • Номінальний режим роботи
      безперервний
    • Двигун
      Kubota V1505
    • Потужність
      29.0 / 3600 кВт/хв-1
    • Обсяг паливного баку
      63 л

    Зварювальний агрегат DGW500DM/UKR

    • Габаритні розміри
      (д)1680 х (ш)700 х (в)950 мм
    • Суха вага
      613 кг

Двовісний причіп Trailer 4KB

    • Розміри платформи / кузова
      3,1 х 1,80 м корисна площа
    • Борти
      4шт. 25 см. Фанера. Борти відкриваються.
    • Маса причепа
      280-320 кг
    • Вантажопідйомність
      до 2700 кг
    • Рама
      80х60х3 мм. і 60х40х3 мм
    • Гальма / Підвіска
      Так на одну вісь. / Ресорна КНОТТ 2,6 т
    • Гальмо накату
      2000 кг. АЛ-КО під кулю Ø 50 мм.
    • Зчіпна головка
      Петля НАТО Ø 76. ЗІЛ-КАМАЗ.
    • Колір
      Пофарбований у колір під замовлення
    • Оцинкування рами
      В базі. ТАК.
      Оцинкований +4900гр.
    • Підлога платформи
      фанера автомобильна. СІТКА 15 мм
    • Число коліс, шт.
      4+1
    • Шини
      Нові Біла Церква – 235\75Р16
    • Диски
      УАЗ Р16. Кременчук
    • Крила
      Цинк 1,2 мм тандем
    • Опорні стояки
      Опори Ø 50 мм АЛ-КО
    • Колесо відкочування
      300 кг Ø 50 АЛ-КО в базі. Хомут чавун.
    • Задній бампер / світлотехніка
      Ліхтарі «КАМАЗ» 12 W-18
    • Дишло
      50-65-85 см від землі під ЗІЛ-КАМАЗ у базі
    • Дишло – Довжина
      Рег. прибл. 160 см
    • Гарантія
      1 рік
Комплектація

Комплект постачання для DGW500-2S:

  • Комплект зварювальних кабелів перерізом 25 мм² з електродотримачем та затиском маси, адаптери LUG-Twist Mate™ та швидкоз'ємні роз'єми Twist Mate & Trade, з довжиною кабеля 20 м.
  • Пульт дистанційного керування агрегатом RCB-400/EM, з довжиною кабеля 20 м.
  • Причеп одновісний з ящиком для перевезення кабелів і додаткового приладдя.

* За запитом можливе постачання кабелів необхідної довжини.
