Будова зварювального агрегату DGW400DMK

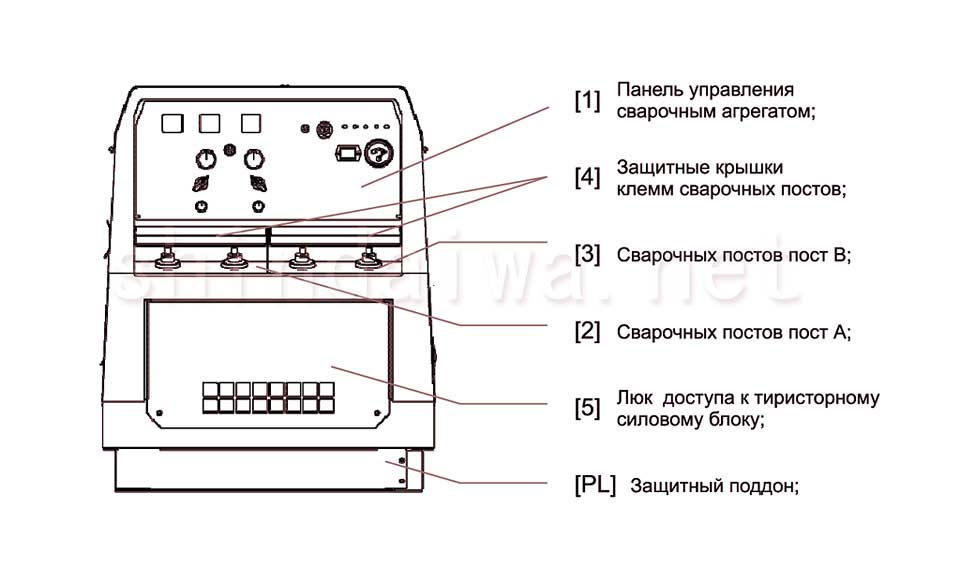

У верхній частині розташована панель керування [1] зварювальним агрегатом. Панель включає індикатори і регулятори режиму роботи для кожного зварювального посту та кнопку аварійної зупинки. Усі елементи панелі керування DGW400DMK перекриваються відкидною захисною кришкою із заскленим вікном для огляду.

Нижче розміщуються клеми зварювальних постів (пост A – [2], пост B – [3]). Клеми можуть перекриватися захисними кришками [4], для захисту від зовнішніх впливів, що особливо актуально при транспортуванні на причепі..

Під терміналами зварювальних постів розташована кришка люка [5] для доступу до силового тиристорного блоку пристрою. Кришка фіксується на кожусі DGW400DMK, двома упорами зверху та двома гвинтами знизу.

На основу дизельного агрегату кріпиться піддон [PL], який перекриває всю нижню площину основи пристрою. Піддон служить захистом від протікання мастила та інших технічних рідин при їх заміні та у разі аварійної ситуації.

З лівого боку корпус має прикріплену гвинтами панель, на якій розміщений люк, що закриває панель з роз'ємами ([6], [7]), які використовуються для підключення зовнішніх пристроїв до внутрішнього електрогенератора. До 3-х фазного роз'єму [7], можна підключати зварювальний апарат 380 В. Там само розташовуються прилади захисту ([8], [9], [10]).

Усіма роз'ємами агрегату DGW400DMK можна користуватися у процесі роботи зварювальних постів без ризику просідання за струмом.

Позначення компонентів на схемі пристрою

6. 1-фазні електричні розетки, 3 шт, 220 В / 9.6 кВА;
7. 3-фазний роз'єм 380 В / 12.0 кВА;
8. Основний автомат захисту;
9. Автоматичний вимикач із захистом від витоку на землю (ПЗВ);
10. Однофазний автомат захисту;
11. Клема заземлення кожуха.ustroistvo-svarochniy-agregat-dgw400dm-02o.

З цього боку виконується переважна частина заходів щодо обслуговування пристрою. Зокрема заміна фільтрів, заливання та зливання технічних рідин. Через підйомні дверцята [12] з клямкою та замком користувач отримує можливість швидкого та легкого доступу до частин агрегату, що потребують заміни за умовами ТО.

Обозначения составляющих на схеме устройства:

12. Праві дверцята;
13. Повітряний фільтр (Повітроочисник);
14. Сітчастий фільтр крана подачі палива;
15. Мастилоналивна горловина із пробкою;
16. Розширювальний бачок;
17. Покажчик рівня мастила;
18. Паливний фільтр;
19. Пробка для зливання води;
20. Мастилозливна пробка;
21. Пробка для зливання палива;
22. Зливний отвір піддону [PL];
23. Акумуляторна батарея;
24. Запобіжник (60 А, 20 А);
25. [PL] Піддон;
